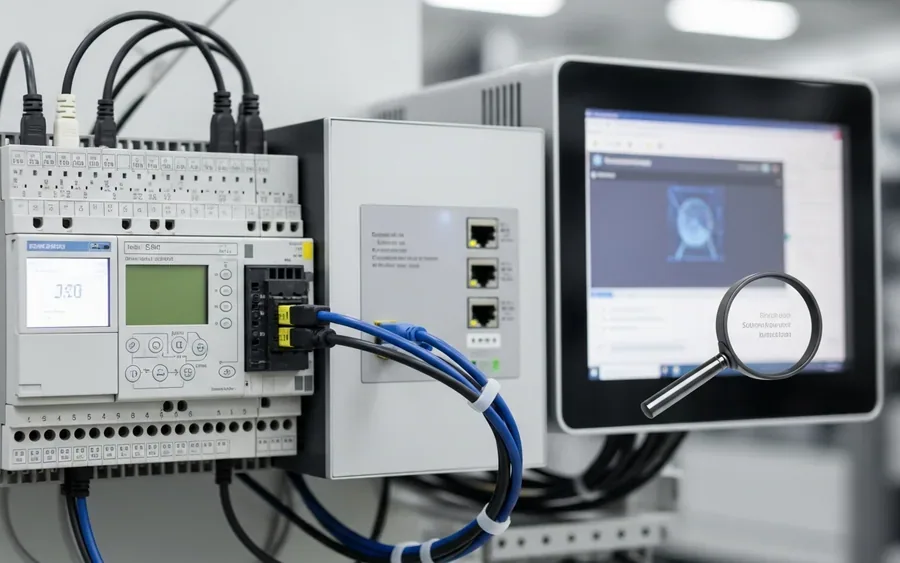

Еволюція програмування ПЛК для сучасної автоматизації

Вступ

Сучасні системи промислової автоматизації значною мірою завдячують своєю гнучкістю програмованим логічним контролерам (ПЛК). До їх появи у 1970-х роках, управління фабриками базувалося на жорстко підключених електромеханічних реле, таймерах та контакторних системах, які були надійними, але складними для модифікації при зміні виробничих вимог. З моменту появи ПЛК, технологія автоматизації все більше переходила від апаратних до програмно-конфігурованих функцій, втілюючи в реальність раніше неможливі можливості.

Історичний розвиток програмування ПЛК

Ранні методи програмування ПЛК еволюціонували від фізично обмежених, апаратно-орієнтованих методів до більш формалізованих програмних практик. У 1970-х роках перші ПЛК програмувалися безпосередньо на заводі за допомогою ручних клавіатур або спеціалізованих терміналів, де техніки вводили числові інструкції та адреси пам'яті, що представляли релейну логіку. У 1980-х роках покращені мікропроцесори та портативні консолі програмування дозволили офлайн-редагування, кращу діагностику та більш виразні мови, специфічні для постачальників, хоча релейна логіка залишалася домінуючою через її знайомство для електриків.

1990-ті роки ознаменувалися значним переходом, коли персональні комп'ютери замінили пропрієтарні термінали, а мережеві технології стали поширеними, що дозволило створювати багатші середовища розробки та зберігати версії програм. У цей період також був запроваджений стандарт IEC 61131-3, який формалізував кілька мов програмування ПЛК, включаючи Ladder Diagram, Function Block Diagram та Structured Text. Цей стандарт закріпив програмування ПЛК як дисципліновану форму промислової програмної інженерії.

Програмування сучасних ПЛК

Протягом останнього десятиліття програмування ПЛК еволюціонувало від ізольованого управління машинами до програмно-визначених, мережевих систем автоматизації. Сучасні ПЛК розробляються за допомогою повнофункціональних інтегрованих середовищ розробки (IDE), що підтримують симуляцію, налагодження в реальному часі, багаторазові бібліотеки та розробку на основі символічних тегів, при цьому Structured Text набуває ширшого застосування для складної логіки поряд з традиційними Ladder Diagrams.

Промислові мережі на базі Ethernet, стандартизовані моделі даних та протоколи, такі як Open Platform Communications Unified Architecture (OPC UA), розмили межу між операційними технологіями (OT) та інформаційними технологіями (IT), дозволяючи ПЛК публікувати дані безпосередньо в історичні бази даних, платформи систем управління виробництвом (MES) та хмарні сервіси. Поява безпечних контролерів, ПЛК з інтегрованим керуванням рухом та програмних ПЛК, що працюють на промислових ПК, ще більше розширила сферу програмування ПЛК, наближаючи його до вбудованої та реального часу програмної інженерії.

Сучасні архітектури ПЛК навмисно розділяють критично важливе за часом управління від недетерміністичних обчислень. Основна логіка управління залишається написаною невеликим набором детерміністичних, предметно-орієнтованих мов, оптимізованих для безпеки та передбачуваності. Однак високорівневі функції, такі як мережеві можливості, бази даних, візуалізація, аналітика та інтеграція з хмарою, все частіше реалізуються за допомогою сучасних мов програмування, таких як C++, C#, Python або JavaScript, що працюють на суміжних промислових ПК, периферійних пристроях або програмних середовищах виконання ПЛК.

Переваги та виклики сучасних підходів

Сучасні архітектури ПЛК забезпечують розділення відповідальності між управлінням у реальному часі та високорівневими системними функціями. Критично важлива за часом логіка управління продовжує виконуватися в детерміністичних середовищах виконання ПЛК з використанням мов IEC 61131-3, зберігаючи передбачуваність, сертифікацію безпеки та довгострокову ремонтопридатність. Паралельно, недетерміністичні функції, включаючи реєстрацію даних, візуалізацію, аналітику та інтеграцію з хмарою, обробляються супутніми системами, такими як промислові ПК, програмні ПЛК або периферійні шлюзи. Ці системи зазвичай запускають програмне забезпечення, написане на C++, C#, Python або JavaScript, що дозволяє розробникам використовувати сучасні інструменти та бібліотеки без ризику для циклу сканування ПЛК.

Це архітектурне розділення покращує масштабованість та інтеграцію. Мережі Ethernet та стандартизовані протоколи, такі як OPC UA, дозволяють ПЛК безпосередньо взаємодіяти з платформами MES, історичними базами даних, цифровими двійниками та хмарними сервісами. Некритичне програмне забезпечення може оновлюватися незалежно від перевіреної логіки управління. Сучасні IDE надають симуляцію, налагодження в реальному часі, символічне іменування та багаторазові бібліотеки, скорочуючи час розробки та введення в експлуатацію.

Однак ці переваги мають свою ціну. Багаторівневі архітектури збільшують складність системи, вимагаючи дисциплінованого проектування інтерфейсів, надійних мереж та ретельного розділення між компонентами реального часу та нереального часу. Очікування щодо надійності також ставляться під сумнів, оскільки швидко розвивається ІТ-програмне забезпечення повинно співіснувати з системами ПЛК, розробленими для десятиліть стабільності. Збільшення зв'язку також розширює поверхню атаки для кібербезпеки, вимагаючи більшої операційної зрілості.

Два архітектурні підходи: приклади

Використання сучасного програмного забезпечення, такого як Python, з ПЛК може означати дуже різні речі залежно від платформи. Контраст між Modicon M221 від Schneider Electric та PLCnext від Phoenix Contact ілюструє дві різні філософії дизайну.

З Modicon M221, Python використовується поруч з ПЛК, а не в ньому. M221 — це компактний, традиційний контролер, побудований на детерміністичному виконанні циклу сканування та логіці IEC 61131-3. Python працює на суміжному промисловому ПК або периферійному пристрої та взаємодіє з ПЛК за допомогою протоколів, таких як Modbus TCP або EtherNet/IP. У цій моделі Python обробляє некритичні за часом завдання, такі як реєстрація даних, аналітика, панелі моніторингу та інтеграція з хмарою, тоді як ПЛК залишається зосередженим на управлінні в реальному часі. Цей підхід зберігає чітке розділення відповідальності, але вимагає явного відображення протоколів та координації.

PLCnext використовує конвергентний підхід. Контролери PLCnext працюють під управлінням операційної системи на базі Linux і призначені для розміщення логіки IEC 61131-3 поряд з високорівневими мовами, такими як Python, на одному пристрої. Обмін даними відбувається через спільні сервіси або інтерфейси прикладного програмування (API), а не через зовнішні польові протоколи, що зменшує накладні витрати на міжпристроєву комунікацію та спрощує архітектуру системи. Це дозволяє використовувати розширені сценарії, включаючи аналітику на контролері та перетворення протоколів, без додаткового обладнання.

Вибір між цими підходами залежить від того, чи система пріоритезує архітектурну ясність та розділення, чи більш тісну інтеграцію та гнучкість програмного забезпечення на контролері.

Висновок

Еволюція ПЛК завжди була динамічною, але її розвиток визначався як стриманістю, так і інноваціями. Хоча сучасне апаратне забезпечення, мережеві та програмні технології значно розширили можливості систем автоматизації, основні принципи, що зробили ПЛК успішними — детермінізм, ясність та довгострокова надійність — залишаються значною мірою незмінними. Сьогоднішні ПЛК знаходяться в центрі багаторівневих архітектур автоматизації, поєднуючи критично важливу за часом логіку управління з потужними, недетерміністичними обчислювальними середовищами, які розширюють їхній вплив на аналітику даних, візуалізацію та хмарні системи. Для інженерів та системних дизайнерів завдання полягає не в тому, щоб вибирати між традиційними та сучасними підходами, а в тому, щоб навчитися відповідально їх інтегрувати. Найефективніші системи автоматизації зберігають простоту та передбачуваність класичного управління ПЛК, вибірково використовуючи сучасні інструменти там, де вони додають реальну цінність.

Що це означає для розробників

Сучасні IDE з симуляцією, налагодженням в реальному часі та багаторазовими бібліотеками покращують продуктивність розробників. Розробники, орієнтовані на ІТ, можуть використовувати знайомі мови (C++, C#, Python, JavaScript) для високорівневих функцій, не заглиблюючись у детерміністичне проектування управління. Однак це вимагає дисциплінованого проектування інтерфейсів, надійних мереж та ретельного розділення між компонентами реального часу та нереального часу, а також врахування кібербезпеки.

Ключові факти

До появи ПЛК у 1970-х роках, управління фабриками здійснювалося за допомогою жорстко підключених електромеханічних реле, таймерів та контакторів.
У 1990-х роках стандарт IEC 61131-3 формалізував кілька мов програмування ПЛК, включаючи Ladder Diagram, Function Block Diagram та Structured Text.
Сучасні ПЛК розробляються за допомогою повнофункціональних інтегрованих середовищ розробки (IDE), що підтримують симуляцію, налагодження в реальному часі та багаторазові бібліотеки.
Сучасні архітектури ПЛК розділяють критично важливе за часом управління від недетерміністичних обчислень.
Високорівневі функції, такі як мережеві можливості, бази даних, візуалізація та інтеграція з хмарою, реалізуються за допомогою сучасних мов програмування (C++, C#, Python, JavaScript) на суміжних промислових ПК або периферійних пристроях.
